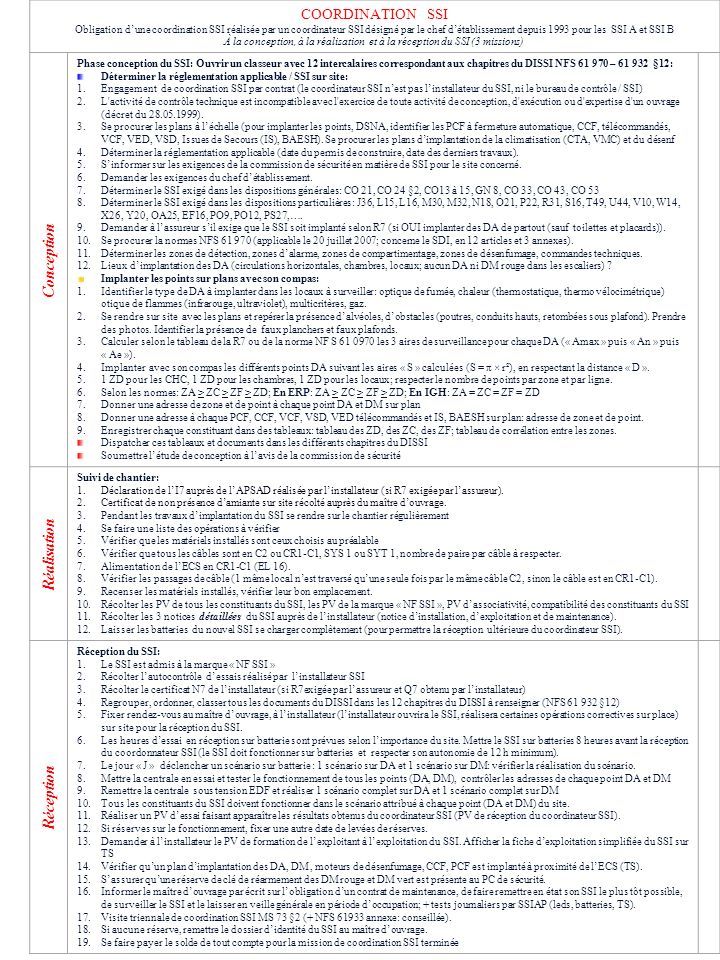

COORDINATION SSI: phase conception. Obligation d’une coordination SSI réalisée par un coordinateur SSI désigné par le chef d’établissement depuis 1993 pour les SSI A et SSI B À la conception, à la réalisation et à la réception du SSI (3 missions) Conception Engagement: Contrat de coordination SSI signé 1/3 du prix payé Quel SSI à implanter ? 1.Détermination de la réglementation applicable (ERP, IGH, CT, PS, habitation, industriel): date du permis de construire. 2.GH 26 à 28, CO 21, CO 24 §2, GN 8 s% handicapés dépassé, CO13 à 15, CO 33, CO 43, CO 53, puis dispositions particulières. 3.Demander à l’assureur du site par lettre recommandée AR s’il exige que le SSI soit conforme à la règle APSAD R7 4.Demander les exigences de la commission de sécurité. 5.Demander les exigences du maître d’ouvrage (le bénéficiaire des travaux) 6.Obtenir les plans à l’échelle du site où implanter le SSI format A3, format A4, format informatique PDF 7.Se rendre sur site, prendre des photos des emplacements prévus pour les détecteurs (pour voir les alvéoles et l’environnement). Ou implanter le SSI ? 1.Se procurer la règle APSAD R7 dernière version 2.Se procurer la norme NFS 61 970 dernière version 3.Rechercher dans la réglementation les exigences de SSI, de détecteurs (dispositions générales, dispositions particulières). 4.Si DA exigés où sont-ils exigés (CHC, Chambres, locaux, combles, ….? Avec ou sans IA ?). 5.Des issues sont-elles verrouillées électro magnétiquement ? Sont-elles à asservir au SSI 6.Y a-t-il des portes à badge ? À asservir au SSI ? 7.Y a-t-il des CCF télécommandés, des PCF (CO 47), des coffrets de relayage, BAEH si locaux à sommeil sans source de remplacement. 8.Compter, localiser, adresser les DCT 9.Se rendre sur place pour identifier le présence de retombées (poutres, larges conduits, obstacles) sous plafond. Dessiner ces retombées sur les plans à l’échelle. La hauteur de ces retombées est prise en compte pour l’implantation des DA. (alvéoles de la R7). Implanter les constituants du SSI 1.Nature du détecteur (ponctuel de fumée chaleur, flamme, multicritère, multi ponctuel, linéaire) ? 2.Hauteur du local, pente du plafond (voir tableau des Amax de la R7) ? 3.Présence d’alvéoles (hauteur des retombées sous plafonds selon R7) ? 4.Coefficient du local (0,3 pour les chambres et 0,6 pour les autres locaux en NFS 61 970) ? 5.Prendre le tableau des Amax de la R7, lire la surface de surveillance d’un détecteur (Amax) 6.Multiplier cet Amax par le coefficient K (0,6 ou 0,3): cela donne An (surface de surveillance de sol de 1 détecteur). 7.Évaluer Ae (aire de surveillance d’un détecteur ponctuel « An » réduite par l’environnement du détecteur) in situe. 8.Lire la distance « D » du rayon d’un détecteur (entre 2 détecteurs on calcul « D » + « D »). 9.Prendre son compas l’élargir pour obtenir la surface de surveillance de 1 détecteur (S = π × r²) et tracer en partant d’un des bords des surfaces à surveiller jusqu’à couvrir la totalité des surfaces de sol, faux plafond et faux planchers si exigé. Dans les circulations étroite seul D + D est pris en compte entre 2 détecteurs. 10.Implanter les DA chaleur au plus haut (dans la couche de chaleur); les DA fumée dans la couche de fumée (plus bas: effet poulain). 11.Implanter les DM rouges: sur chaque sortie au RDC et près des escaliers en étage (à 1,30 m / sol) Zoning: 1.Définir la hiérarchie des zones à appliquer (rechercher dans la réglementation): tertiaire ou IGH (compartiment): voir tableaux réalisés. 2.Implanter les DSNA pour que l’alarme soit audible en tout point du bâtiment. Orienter les DSNA dans le sens du cheminement à > 2,25 m / sol sinon les protéger par une protection mécanique, grille anti vandalisme). Emettre : « sous réserve qu’elle soit audible », sinon faire des essais d’audibilité localement. DSNA de > 90 dB selon normes. 3.S’assurer que chaque moteur de désenfumage à asservir au SSI est équipé d’un coffret de relayage (48 VCC). 4.Si des PCF sont maintenues ouvertes pour faciliter l’exploitation, elles doivent être à fermeture automatique (CO47). 5.Identifier les limites géographiques des zones de compartimentage, identifier la présence des CCF télécommandés aux limites de ces ZC; les asservir aux DA et DM implantés dans cette ZC. 6.Identifier dans la réglementation les commandes techniques à asservir au CMSI. 7.Après avoir implanté sur plan tous les constituants du SSI, leur donner un adresse de zone et de point (l’écrire sur les plans). 8.Dessiner ensuite le schémas de « principe » de câblage (il n’est pas le schémas de câblage « détaillé »). 9.Tracer des Lignes du SDI et des lignes du CMSI: 1 ligne par fonction DCT (DSNA, DAS (PCF, CCF), coffrets de relayage, BAEH, commandes techniques, …) / niveau (voir R7et NFS 61 970). 10.Nombre de ZD limité par ligne (voir NFS 61 970 et R7). 11.Chaque ligne (« BUS », ligne de télécommande) ne peut accueillir qu’un nombre limité de constituants (nombre fixé dans la R7, dans la norme NFS 61 970 et par chaque constructeur): exemple 40 DSNA / ligne, 32 DA / ligne ouverte ou 128 DA par ligne rebouclée, …. 12.Les câbles sont en C2 ou en CR1-C1. 13.L’ECS est alimenté en CR1-C1 (EL 16). 14.Localiser géographiquement et par adresse de zone et de point chaque constituant du SSI précisément. 15.Constituer les tableau de corrélation entre es zones: 16.Chaque détecteur et chaque DM doit être associé à un scénario de mise en sécurité du bâtiment ou d’un e de ses parties. 17.DA, DM déclenchent: PCF, CCF, VCF, VSD, VED, DSNA, flash, BAEH, arrêt clim (CTA, VMC), arrêt sono, arrêt film,… lesquels ? 18.Établir les tableau de liste pour chaque zone: tableau des ZD, tableau des ZC, tableau des ZF, tableau des ZA Regrouper ces page en dossier d’identité « phase conception » Présenter ce document pour avis officieux aux SDIS compétent. Rédiger si avis favorables le cahier des charges à présenter aux installateurs (DCE).
3

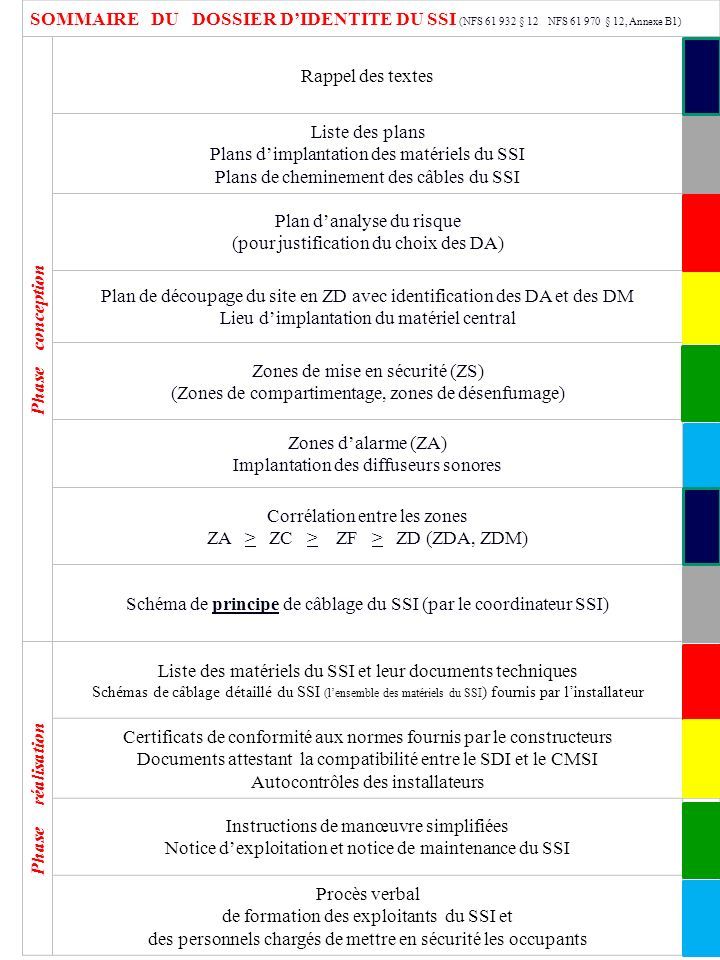

SOMMAIRE DU DOSSIER D’IDENTITE DU SSI (NFS 61 932 § 12 NFS 61 970 § 12, Annexe B1) Phase conception Rappel des textes Liste des plans Plans d’implantation des matériels du SSI Plans de cheminement des câbles du SSI Plan d’analyse du risque (pour justification du choix des DA) Plan de découpage du site en ZD avec identification des DA et des DM Lieu d’implantation du matériel central Zones de mise en sécurité (ZS) (Zones de compartimentage, zones de désenfumage) Zones d’alarme (ZA) Implantation des diffuseurs sonores Corrélation entre les zones ZA > ZC > ZF > ZD (ZDA, ZDM) Schéma de principe de câblage du SSI (par le coordinateur SSI) Phase réalisation Liste des matériels du SSI et leur documents techniques Schémas de câblage détaillé du SSI (l’ensemble des matériels du SSI ) fournis par l’installateur Certificats de conformité aux normes fournis par le constructeurs Documents attestant la compatibilité entre le SDI et le CMSI Autocontrôles des installateurs Instructions de manœuvre simplifiées Notice d’exploitation et notice de maintenance du SSI Procès verbal de formation des exploitants du SSI et des personnels chargés de mettre en sécurité les occupants
4

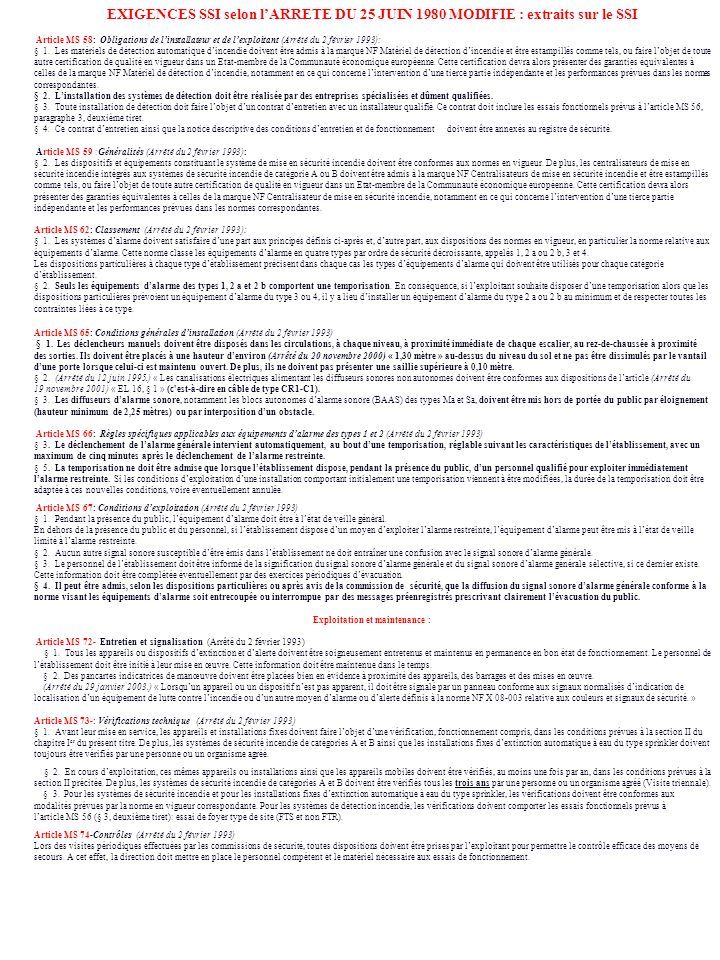

EXIGENCES SSI selon l’ARRETE DU 25 JUIN 1980 MODIFIE : extraits sur le SSI Article MS 58: Obligations de l’installateur et de l’exploitant (Arrêté du 2 février 1993): § 1. Les matériels de détection automatique d’incendie doivent être admis à la marque NF Matériel de détection d’incendie et être estampillés comme tels, ou faire l’objet de toute autre certification de qualité en vigueur dans un Etat-membre de la Communauté économique européenne. Cette certification devra alors présenter des garanties équivalentes à celles de la marque NF Matériel de détection d’incendie, notamment en ce qui concerne l’intervention d’une tierce partie indépendante et les performances prévues dans les normes correspondantes. § 2. L’installation des systèmes de détection doit être réalisée par des entreprises spécialisées et dûment qualifiées. § 3. Toute installation de détection doit faire l’objet d’un contrat d’entretien avec un installateur qualifié. Ce contrat doit inclure les essais fonctionnels prévus à l’article MS 56, paragraphe 3, deuxième tiret. § 4. Ce contrat d’entretien ainsi que la notice descriptive des conditions d’entretien et de fonctionnement doivent être annexés au registre de sécurité. Article MS 59 :Généralités (Arrêté du 2 février 1993): § 2. Les dispositifs et équipements constituant le système de mise en sécurité incendie doivent être conformes aux normes en vigueur. De plus, les centralisateurs de mise en sécurité incendie intégrés aux systèmes de sécurité incendie de catégorie A ou B doivent être admis à la marque NF Centralisateurs de mise en sécurité incendie et être estampillés comme tels, ou faire l’objet de toute autre certification de qualité en vigueur dans un Etat-membre de la Communauté économique européenne. Cette certification devra alors présenter des garanties équivalentes à celles de la marque NF Centralisateur de mise en sécurité incendie, notamment en ce qui concerne l’intervention d’une tierce partie indépendante et les performances prévues dans les normes correspondantes. Article MS 62: Classement (Arrêté du 2 février 1993): § 1. Les systèmes d’alarme doivent satisfaire d’une part aux principes définis ci-après et, d’autre part, aux dispositions des normes en vigueur, en particulier la norme relative aux équipements d’alarme. Cette norme classe les équipements d’alarme en quatre types par ordre de sécurité décroissante, appelés 1, 2 a ou 2 b, 3 et 4. Les dispositions particulières à chaque type d’établissement précisent dans chaque cas les types d’équipements d’alarme qui doivent être utilisés pour chaque catégorie d’établissement. § 2. Seuls les équipements d’alarme des types 1, 2 a et 2 b comportent une temporisation. En conséquence, si l’exploitant souhaite disposer d’une temporisation alors que les dispositions particulières prévoient un équipement d’alarme du type 3 ou 4, il y a lieu d’installer un équipement d’alarme du type 2 a ou 2 b au minimum et de respecter toutes les contraintes liées à ce type. Article MS 65: Conditions générales d’installation (Arrêté du 2 février 1993) § 1. Les déclencheurs manuels doivent être disposés dans les circulations, à chaque niveau, à proximité immédiate de chaque escalier, au rez-de-chaussée à proximité des sorties. Ils doivent être placés à une hauteur d’environ (Arrêté du 20 novembre 2000) « 1,30 mètre » au-dessus du niveau du sol et ne pas être dissimulés par le vantail d’une porte lorsque celui-ci est maintenu ouvert. De plus, ils ne doivent pas présenter une saillie supérieure à 0,10 mètre. § 2. (Arrêté du 12 juin 1995.) « Les canalisations électriques alimentant les diffuseurs sonores non autonomes doivent être conformes aux dispositions de l’article (Arrêté du 19 novembre 2001) « EL 16, § 1 » (c'est-à-dire en câble de type CR1-C1). § 3. Les diffuseurs d’alarme sonore, notamment les blocs autonomes d’alarme sonore (BAAS) des types Ma et Sa, doivent être mis hors de portée du public par éloignement (hauteur minimum de 2,25 mètres) ou par interposition d’un obstacle. Article MS 66: Règles spécifiques applicables aux équipements d’alarme des types 1 et 2 (Arrêté du 2 février 1993) § 3. Le déclenchement de l’alarme générale intervient automatiquement, au bout d’une temporisation, réglable suivant les caractéristiques de l’établissement, avec un maximum de cinq minutes après le déclenchement de l’alarme restreinte. § 5. La temporisation ne doit être admise que lorsque l’établissement dispose, pendant la présence du public, d’un personnel qualifié pour exploiter immédiatement l’alarme restreinte. Si les conditions d’exploitation d’une installation comportant initialement une temporisation viennent à être modifiées, la durée de la temporisation doit être adaptée à ces nouvelles conditions, voire éventuellement annulée. Article MS 67: Conditions d’exploitation (Arrêté du 2 février 1993) § 1. Pendant la présence du public, l’équipement d’alarme doit être à l’état de veille général. En dehors de la présence du public et du personnel, si l’établissement dispose d’un moyen d’exploiter l’alarme restreinte, l’équipement d’alarme peut être mis à l’état de veille limité à l’alarme restreinte. § 2. Aucun autre signal sonore susceptible d’être émis dans l’établissement ne doit entraîner une confusion avec le signal sonore d’alarme générale. § 3. Le personnel de l’établissement doit être informé de la signification du signal sonore d’alarme générale et du signal sonore d’alarme générale sélective, si ce dernier existe. Cette information doit être complétée éventuellement par des exercices périodiques d’évacuation. § 4. Il peut être admis, selon les dispositions particulières ou après avis de la commission de sécurité, que la diffusion du signal sonore d’alarme générale conforme à la norme visant les équipements d’alarme soit entrecoupée ou interrompue par des messages préenregistrés prescrivant clairement l’évacuation du public. Exploitation et maintenance : Article MS 72- Entretien et signalisation (Arrêté du 2 février 1993) § 1. Tous les appareils ou dispositifs d’extinction et d’alerte doivent être soigneusement entretenus et maintenus en permanence en bon état de fonctionnement. Le personnel de l’établissement doit être initié à leur mise en œuvre. Cette information doit être maintenue dans le temps. § 2. Des pancartes indicatrices de manœuvre doivent être placées bien en évidence à proximité des appareils, des barrages et des mises en œuvre. (Arrêté du 29 janvier 2003.) « Lorsqu’un appareil ou un dispositif n’est pas apparent, il doit être signalé par un panneau conforme aux signaux normalisés d’indication de localisation d’un équipement de lutte contre l’incendie ou d’un autre moyen d’alarme ou d’alerte définis à la norme NF X 08-003 relative aux couleurs et signaux de sécurité. » Article MS 73-: Vérifications technique (Arrêté du 2 février 1993) § 1. Avant leur mise en service, les appareils et installations fixes doivent faire l’objet d’une vérification, fonctionnement compris, dans les conditions prévues à la section II du chapitre I er du présent titre. De plus, les systèmes de sécurité incendie de catégories A et B ainsi que les installations fixes d’extinction automatique à eau du type sprinkler doivent toujours être vérifiés par une personne ou un organisme agréé. § 2. En cours d’exploitation, ces mêmes appareils ou installations ainsi que les appareils mobiles doivent être vérifiés, au moins une fois par an, dans les conditions prévues à la section II précitée. De plus, les systèmes de sécurité incendie de catégories A et B doivent être vérifiés tous les trois ans par une personne ou un organisme agréé (Visite triennale). § 3. Pour les systèmes de sécurité incendie et pour les installations fixes d’extinction automatique à eau du type sprinkler, les vérifications doivent être conformes aux modalités prévues par la norme en vigueur correspondante. Pour les systèmes de détection incendie, les vérifications doivent comporter les essais fonctionnels prévus à l’article MS 56 (§ 3, deuxième tiret): essai de foyer type de site (FTS et non FTR). Article MS 74-Contrôles (Arrêté du 2 février 1993) Lors des visites périodiques effectuées par les commissions de sécurité, toutes dispositions doivent être prises par l’exploitant pour permettre le contrôle efficace des moyens de secours. A cet effet, la direction doit mettre en place le personnel compétent et le matériel nécessaire aux essais de fonctionnement.
5

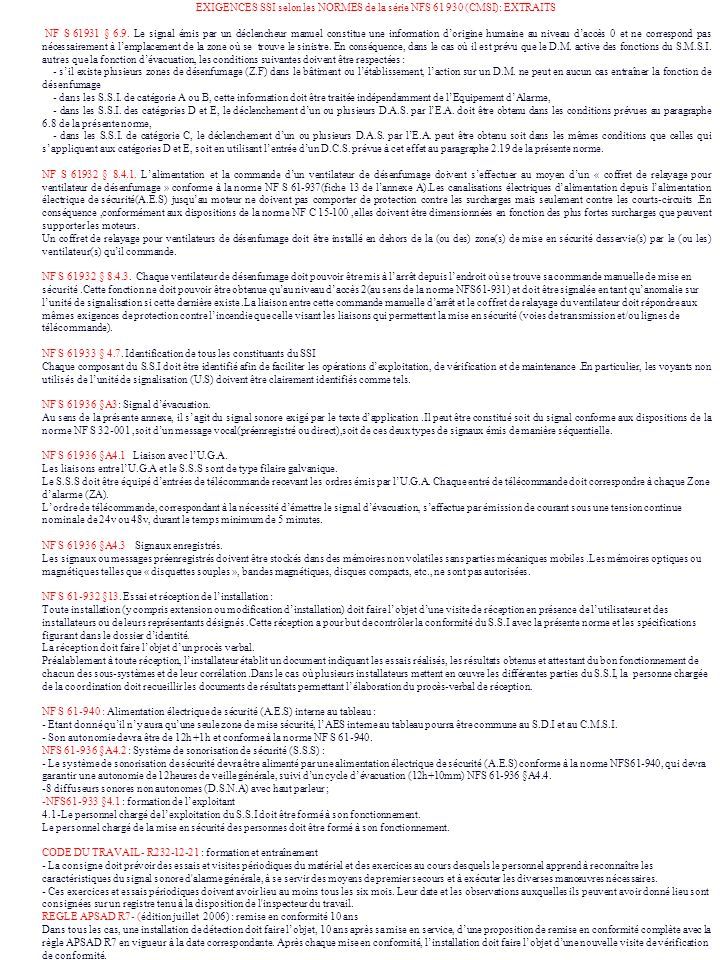

EXIGENCES SSI selon les NORMES de la série NFS 61 930 (CMSI): EXTRAITS NF S 61931 § 6.9. Le signal émis par un déclencheur manuel constitue une information d’origine humaine au niveau d’accès 0 et ne correspond pas nécessairement à l’emplacement de la zone où se trouve le sinistre. En conséquence, dans le cas où il est prévu que le D.M. active des fonctions du S.M.S.I. autres que la fonction d’évacuation, les conditions suivantes doivent être respectées : - s’il existe plusieurs zones de désenfumage (Z.F) dans le bâtiment ou l’établissement, l’action sur un D.M. ne peut en aucun cas entraîner la fonction de désenfumage - dans les S.S.I. de catégorie A ou B, cette information doit être traitée indépendamment de l’Equipement d’Alarme, - dans les S.S.I. des catégories D et E, le déclenchement d’un ou plusieurs D.A.S. par l’E.A. doit être obtenu dans les conditions prévues au paragraphe 6.8 de la présente norme, - dans les S.S.I. de catégorie C, le déclenchement d’un ou plusieurs D.A.S. par l’E.A. peut être obtenu soit dans les mêmes conditions que celles qui s’appliquent aux catégories D et E, soit en utilisant l’entrée d’un D.C.S. prévue à cet effet au paragraphe 2.19 de la présente norme. NF S 61932 § 8.4.1. L’alimentation et la commande d’un ventilateur de désenfumage doivent s’effectuer au moyen d’un « coffret de relayage pour ventilateur de désenfumage » conforme à la norme NF S 61-937(fiche 13 de l’annexe A).Les canalisations électriques d’alimentation depuis l’alimentation électrique de sécurité(A.E.S) jusqu’au moteur ne doivent pas comporter de protection contre les surcharges mais seulement contre les courts-circuits.En conséquence,conformément aux dispositions de la norme NF C 15-100,elles doivent être dimensionnées en fonction des plus fortes surcharges que peuvent supporter les moteurs. Un coffret de relayage pour ventilateurs de désenfumage doit être installé en dehors de la (ou des) zone(s) de mise en sécurité desservie(s) par le (ou les) ventilateur(s) qu’il commande. NF S 61932 § 8.4.3. Chaque ventilateur de désenfumage doit pouvoir être mis à l’arrêt depuis l’endroit où se trouve sa commande manuelle de mise en sécurité.Cette fonction ne doit pouvoir être obtenue qu’au niveau d’accès 2(au sens de la norme NFS61-931) et doit être signalée en tant qu’anomalie sur l’unité de signalisation si cette dernière existe.La liaison entre cette commande manuelle d’arrêt et le coffret de relayage du ventilateur doit répondre aux mêmes exigences de protection contre l’incendie que celle visant les liaisons qui permettent la mise en sécurité (voies de transmission et/ou lignes de télécommande). NF S 61933 § 4.7. Identification de tous les constituants du SSI Chaque composant du S.S.I doit être identifié afin de faciliter les opérations d’exploitation, de vérification et de maintenance.En particulier, les voyants non utilisés de l’unité de signalisation (U.S) doivent être clairement identifiés comme tels. NF S 61936 §A3: Signal d’évacuation. Au sens de la présente annexe, il s’agit du signal sonore exigé par le texte d’application.Il peut être constitué soit du signal conforme aux dispositions de la norme NF S 32-001,soit d’un message vocal(préenregistré ou direct),soit de ces deux types de signaux émis de manière séquentielle. NF S 61936 §A4.1 Liaison avec l’U.G.A. Les liaisons entre l’U.G.A et le S.S.S sont de type filaire galvanique. Le S.S.S doit être équipé d’entrées de télécommande recevant les ordres émis par l’U.G.A. Chaque entré de télécommande doit correspondre à chaque Zone d’alarme (ZA). L’ordre de télécommande, correspondant à la nécessité d’émettre le signal d’évacuation, s’effectue par émission de courant sous une tension continue nominale de 24v ou 48v, durant le temps minimum de 5 minutes. NF S 61936 §A4.3 Signaux enregistrés. Les signaux ou messages préenregistrés doivent être stockés dans des mémoires non volatiles sans parties mécaniques mobiles.Les mémoires optiques ou magnétiques telles que « disquettes souples », bandes magnétiques, disques compacts, etc., ne sont pas autorisées. NF S 61-932 §13. Essai et réception de l’installation : Toute installation (y compris extension ou modification d’installation) doit faire l’objet d’une visite de réception en présence de l’utilisateur et des installateurs ou de leurs représentants désignés.Cette réception a pour but de contrôler la conformité du S.S.I avec la présente norme et les spécifications figurant dans le dossier d’identité. La réception doit faire l’objet d’un procès verbal. Préalablement à toute réception, l’installateur établit un document indiquant les essais réalisés, les résultats obtenus et attestant du bon fonctionnement de chacun des sous-systèmes et de leur corrélation.Dans le cas où plusieurs installateurs mettent en œuvre les différentes parties du S.S.I, la personne chargée de la coordination doit recueillir les documents de résultats permettant l’élaboration du procès-verbal de réception. NF S 61-940 : Alimentation électrique de sécurité (A.E.S) interne au tableau : - Etant donné qu’il n’y aura qu’une seule zone de mise sécurité, l’AES interne au tableau pourra être commune au S.D.I et au C.M.S.I. - Son autonomie devra être de 12h +1h et conforme à la norme NF S 61-940. NFS 61-936 §A4.2 : Système de sonorisation de sécurité (S.S.S) : - Le système de sonorisation de sécurité devra être alimenté par une alimentation électrique de sécurité (A.E.S) conforme à la norme NFS61-940, qui devra garantir une autonomie de 12heures de veille générale, suivi d’un cycle d’évacuation (12h+10mm) NFS 61-936 §A4.4. -8 diffuseurs sonores non autonomes (D.S.N.A) avec haut parleur ; -NFS61-933 §4.1 : formation de l’exploitant 4.1-Le personnel chargé de l’exploitation du S.S.I doit être formé à son fonctionnement. Le personnel chargé de la mise en sécurité des personnes doit être formé à son fonctionnement. CODE DU TRAVAIL- R232-12-21 : formation et entraînement - La consigne doit prévoir des essais et visites périodiques du matériel et des exercices au cours desquels le personnel apprend à reconnaître les caractéristiques du signal sonore d'alarme générale, à se servir des moyens de premier secours et à exécuter les diverses manœuvres nécessaires. - Ces exercices et essais périodiques doivent avoir lieu au moins tous les six mois. Leur date et les observations auxquelles ils peuvent avoir donné lieu sont consignées sur un registre tenu à la disposition de l'inspecteur du travail. REGLE APSAD R7- (édition juillet 2006) : remise en conformité 10 ans Dans tous les cas, une installation de détection doit faire l’objet, 10 ans après sa mise en service, d’une proposition de remise en conformité complète avec la règle APSAD R7 en vigueur à la date correspondante. Après chaque mise en conformité, l’installation doit faire l’objet d’une nouvelle visite de vérification de conformité.
6

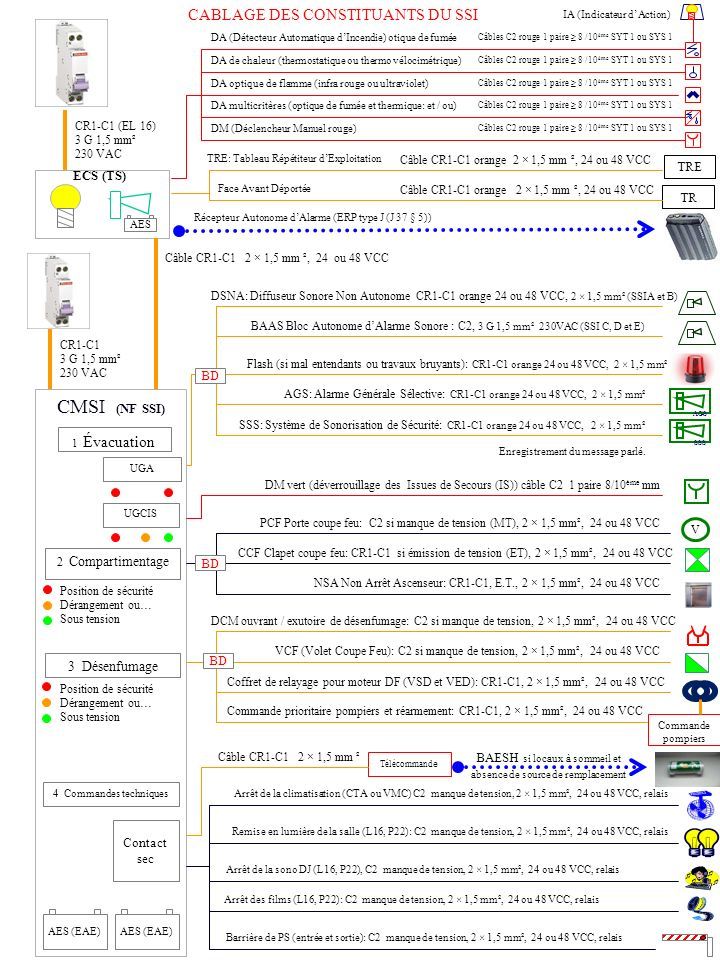

Arrêt de la climatisation (CTA ou VMC) C2 manque de tension, 2 × 1,5 mm², 24 ou 48 VCC, relais Remise en lumière de la salle (L16, P22): C2 manque de tension, 2 × 1,5 mm², 24 ou 48 VCC, relais Arrêt de la sono DJ (L16, P22), C2 manque de tension, 2 × 1,5 mm², 24 ou 48 VCC, relais Arrêt des films (L16, P22): C2 manque de tension, 2 × 1,5 mm², 24 ou 48 VCC, relais Barrière de PS (entrée et sortie): C2 manque de tension, 2 × 1,5 mm², 24 ou 48 VCC, relais DCM ouvrant / exutoire de désenfumage: C2 si manque de tension, 2 × 1,5 mm², 24 ou 48 VCC NSA Non Arrêt Ascenseur: CR1-C1, E.T., 2 × 1,5 mm², 24 ou 48 VCC PCF Porte coupe feu: C2 si manque de tension (MT), 2 × 1,5 mm², 24 ou 48 VCC CCF Clapet coupe feu: CR1-C1 si émission de tension (ET), 2 × 1,5 mm², 24 ou 48 VCC Câble CR1-C1 2 × 1,5 mm ² SSS: Système de Sonorisation de Sécurité: CR1-C1 orange 24 ou 48 VCC, 2 × 1,5 mm² Enregistrement du message parlé. Câbles C2 rouge 1 paire ≥ 8 /10 ème SYT 1 ou SYS 1 DM (Déclencheur Manuel rouge) DA multicritères (optique de fumée et thermique: et / ou) DA (Détecteur Automatique d’Incendie) otique de fumée TRE: Tableau Répétiteur d’Exploitation Face Avant Déportée DA de chaleur (thermostatique ou thermo vélocimétrique) DA optique de flamme (infra rouge ou ultraviolet) ECS (TS) CMSI (NF SSI) UGCIS UGA AES (EAE) AGS DSNA: Diffuseur Sonore Non Autonome CR1-C1 orange 24 ou 48 VCC, 2 × 1,5 mm² (SSIA et B) Flash (si mal entendants ou travaux bruyants): CR1-C1 orange 24 ou 48 VCC, 2 × 1,5 mm² AGS: Alarme Générale Sélective: CR1-C1 orange 24 ou 48 VCC, 2 × 1,5 mm² DM vert (déverrouillage des Issues de Secours (IS)) câble C2 1 paire 8/10 ème mm SSS Câbles C2 rouge 1 paire ≥ 8 /10 ème SYT 1 ou SYS 1 TRE TR IA (Indicateur d’Action) Récepteur Autonome d’Alarme (ERP type J (J 37 § 5)) Câble CR1-C1 orange 2 × 1,5 mm ², 24 ou 48 VCC CR1-C1 (EL 16) 3 G 1,5 mm² 230 VAC CR1-C1 3 G 1,5 mm² 230 VAC Câble CR1-C1 2 × 1,5 mm ², 24 ou 48 VCC BAAS Bloc Autonome d’Alarme Sonore : C2, 3 G 1,5 mm² 230VAC (SSI C, D et E) AES BAESH si locaux à sommeil et absence de source de remplacement Télécommand e 2 Compartimentage 3 Désenfumage 4 Commandes techniques V Coffret de relayage pour moteur DF (VSD et VED): CR1-C1, 2 × 1,5 mm², 24 ou 48 VCC VCF (Volet Coupe Feu): C2 si manque de tension, 2 × 1,5 mm², 24 ou 48 VCC Commande pompiers Commande prioritaire pompiers et réarmement: CR1-C1, 2 × 1,5 mm², 24 ou 48 VCC Contact sec CABLAGE DES CONSTITUANTS DU SSI 1 Évacuation Position de sécurité Dérangement ou… Sous tension Position de sécurité Dérangement ou… Sous tension AES (EAE) BD
7

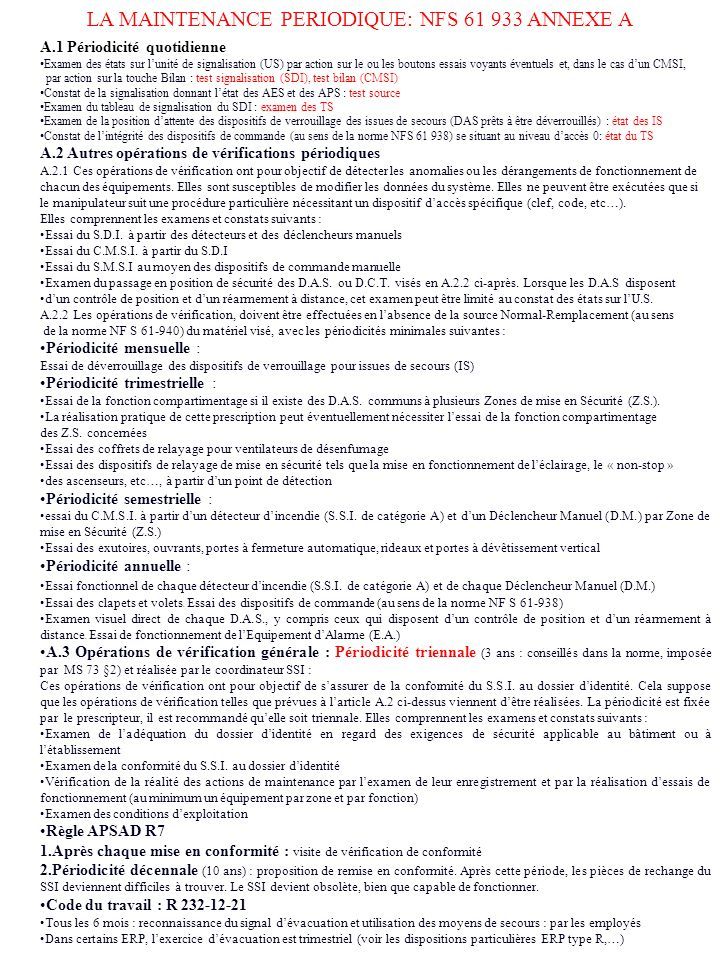

LA MAINTENANCE PERIODIQUE: NFS 61 933 ANNEXE A A.1 Périodicité quotidienne Examen des états sur l’unité de signalisation (US) par action sur le ou les boutons essais voyants éventuels et, dans le cas d’un CMSI, par action sur la touche Bilan : test signalisation (SDI), test bilan (CMSI) Constat de la signalisation donnant l’état des AES et des APS : test source Examen du tableau de signalisation du SDI : examen des TS Examen de la position d’attente des dispositifs de verrouillage des issues de secours (DAS prêts à être déverrouillés) : état des IS Constat de l’intégrité des dispositifs de commande (au sens de la norme NFS 61 938) se situant au niveau d’accès 0: état du TS A.2 Autres opérations de vérifications périodiques A.2.1 Ces opérations de vérification ont pour objectif de détecter les anomalies ou les dérangements de fonctionnement de chacun des équipements. Elles sont susceptibles de modifier les données du système. Elles ne peuvent être exécutées que si le manipulateur suit une procédure particulière nécessitant un dispositif d’accès spécifique (clef, code, etc…). Elles comprennent les examens et constats suivants : Essai du S.D.I. à partir des détecteurs et des déclencheurs manuels Essai du C.M.S.I. à partir du S.D.I Essai du S.M.S.I au moyen des dispositifs de commande manuelle Examen du passage en position de sécurité des D.A.S. ou D.C.T. visés en A.2.2 ci-après. Lorsque les D.A.S disposent d’un contrôle de position et d’un réarmement à distance, cet examen peut être limité au constat des états sur l’U.S. A.2.2 Les opérations de vérification, doivent être effectuées en l’absence de la source Normal-Remplacement (au sens de la norme NF S 61-940) du matériel visé, avec les périodicités minimales suivantes : Périodicité mensuelle : Essai de déverrouillage des dispositifs de verrouillage pour issues de secours (IS) Périodicité trimestrielle : Essai de la fonction compartimentage si il existe des D.A.S. communs à plusieurs Zones de mise en Sécurité (Z.S.). La réalisation pratique de cette prescription peut éventuellement nécessiter l’essai de la fonction compartimentage des Z.S. concernées Essai des coffrets de relayage pour ventilateurs de désenfumage Essai des dispositifs de relayage de mise en sécurité tels que la mise en fonctionnement de l’éclairage, le « non-stop » des ascenseurs, etc…, à partir d’un point de détection Périodicité semestrielle : essai du C.M.S.I. à partir d’un détecteur d’incendie (S.S.I. de catégorie A) et d’un Déclencheur Manuel (D.M.) par Zone de mise en Sécurité (Z.S.) Essai des exutoires, ouvrants, portes à fermeture automatique, rideaux et portes à dévêtissement vertical Périodicité annuelle : Essai fonctionnel de chaque détecteur d’incendie (S.S.I. de catégorie A) et de chaque Déclencheur Manuel (D.M.) Essai des clapets et volets. Essai des dispositifs de commande (au sens de la norme NF S 61-938) Examen visuel direct de chaque D.A.S., y compris ceux qui disposent d’un contrôle de position et d’un réarmement à distance. Essai de fonctionnement de l’Equipement d’Alarme (E.A.) A.3 Opérations de vérification générale : Périodicité triennale (3 ans : conseillés dans la norme, imposée par MS 73 §2) et réalisée par le coordinateur SSI : Ces opérations de vérification ont pour objectif de s’assurer de la conformité du S.S.I. au dossier d’identité. Cela suppose que les opérations de vérification telles que prévues à l’article A.2 ci-dessus viennent d’être réalisées. La périodicité est fixée par le prescripteur, il est recommandé qu’elle soit triennale. Elles comprennent les examens et constats suivants : Examen de l’adéquation du dossier d’identité en regard des exigences de sécurité applicable au bâtiment ou à l’établissement Examen de la conformité du S.S.I. au dossier d’identité Vérification de la réalité des actions de maintenance par l’examen de leur enregistrement et par la réalisation d’essais de fonctionnement (au minimum un équipement par zone et par fonction) Examen des conditions d’exploitation Règle APSAD R7 1.Après chaque mise en conformité : visite de vérification de conformité 2.Périodicité décennale (10 ans) : proposition de remise en conformité. Après cette période, les pièces de rechange du SSI deviennent difficiles à trouver. Le SSI devient obsolète, bien que capable de fonctionner. Code du travail : R 232-12-21 Tous les 6 mois : reconnaissance du signal d’évacuation et utilisation des moyens de secours : par les employés Dans certains ERP, l’exercice d’évacuation est trimestriel (voir les dispositions particulières ERP type R,…)
8

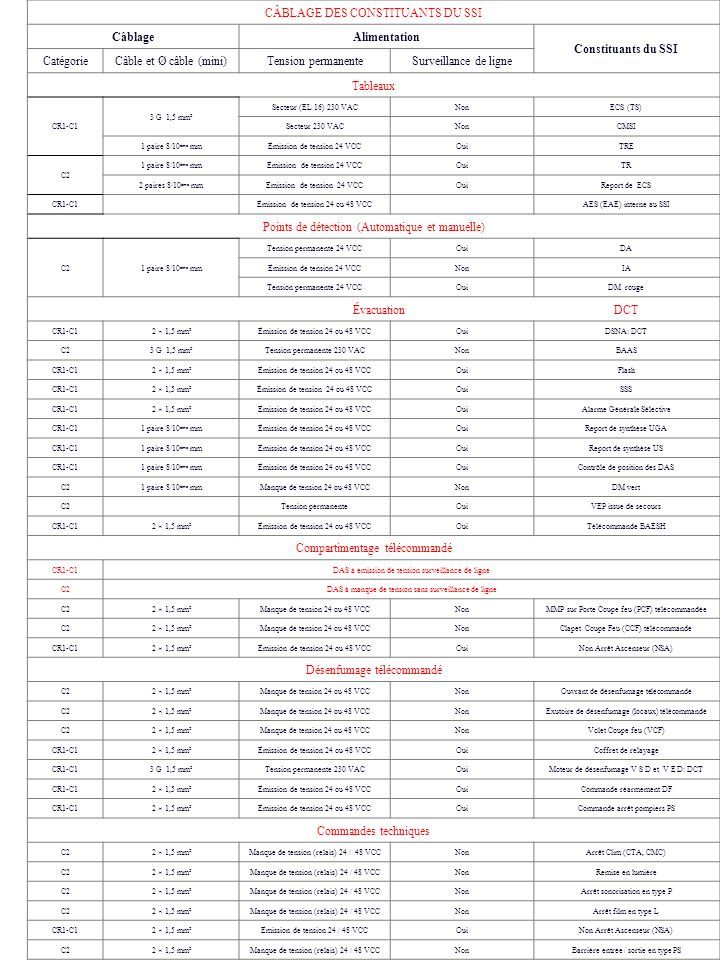

CÂBLAGE DES CONSTITUANTS DU SSI CâblageAlimentation Constituants du SSI CatégorieCâble et Ø câble (mini)Tension permanenteSurveillance de ligne Tableaux CR1-C1 3 G 1,5 mm² Secteur (EL 16) 230 VACNonECS (TS) Secteur 230 VACNonCMSI 1 paire 8/10 ème mmÉmission de tension 24 VCCOuiTRE C2 1 paire 8/10 ème mmÉmission de tension 24 VCCOuiTR 2 paires 8/10 ème mmÉmission de tension 24 VCCOuiReport de ECS CR1-C1Émission de tension 24 ou 48 VCCAES (EAE) interne au SSI Points de détection (Automatique et manuelle) C21 paire 8/10 ème mm Tension permanente 24 VCCOuiDA Émission de tension 24 VCCNonIA Tension permanente 24 VCCOuiDM rouge Évacuation DCT CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiDSNA: DCT C23 G 1,5 mm²Tension permanente 230 VACNonBAAS CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiFlash CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiSSS CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiAlarme Générale Sélective CR1-C11 paire 8/10 ème mmÉmission de tension 24 ou 48 VCCOuiReport de synthèse UGA CR1-C11 paire 8/10 ème mmÉmission de tension 24 ou 48 VCCOuiReport de synthèse US CR1-C11 paire 8/10 ème mmÉmission de tension 24 ou 48 VCCOuiContrôle de position des DAS C21 paire 8/10 ème mmManque de tension 24 ou 48 VCCNonDM vert C2Tension permanenteOuiVEP issue de secours CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiTélécommande BAESH Compartimentage télécommandé CR1-C1DAS à émission de tension surveillance de ligne C2DAS à manque de tension sans surveillance de ligne C22 × 1,5 mm²Manque de tension 24 ou 48 VCCNonMMP sur Porte Coupe feu (PCF) télécommandée C22 × 1,5 mm²Manque de tension 24 ou 48 VCCNonClapet Coupe Feu (CCF) télécommandé CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiNon Arrêt Ascenseur (NSA) Désenfumage télécommandé C22 × 1,5 mm²Manque de tension 24 ou 48 VCCNonOuvrant de désenfumage télécommandé C22 × 1,5 mm²Manque de tension 24 ou 48 VCCNonExutoire de désenfumage (locaux) télécommandé C22 × 1,5 mm²Manque de tension 24 ou 48 VCCNonVolet Coupe feu (VCF) CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiCoffret de relayage CR1-C13 G 1,5 mm²Tension permanente 230 VACOuiMoteur de désenfumage V S D et V E D: DCT CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiCommande réarmement DF CR1-C12 × 1,5 mm²Émission de tension 24 ou 48 VCCOuiCommande arrêt pompiers PS Commandes techniques C22 × 1,5 mm²Manque de tension (relais) 24 / 48 VCCNonArrêt Clim (CTA, CMC) C22 × 1,5 mm²Manque de tension (relais) 24 / 48 VCCNonRemise en lumière C22 × 1,5 mm²Manque de tension (relais) 24 / 48 VCCNonArrêt sonorisation en type P C22 × 1,5 mm²Manque de tension (relais) 24 / 48 VCCNonArrêt film en type L CR1-C12 × 1,5 mm²Émission de tension 24 / 48 VCCOuiNon Arrêt Ascenseur (NSA) C22 × 1,5 mm²Manque de tension (relais) 24 / 48 VCCNonBarrière entrée / sortie en type PS
9

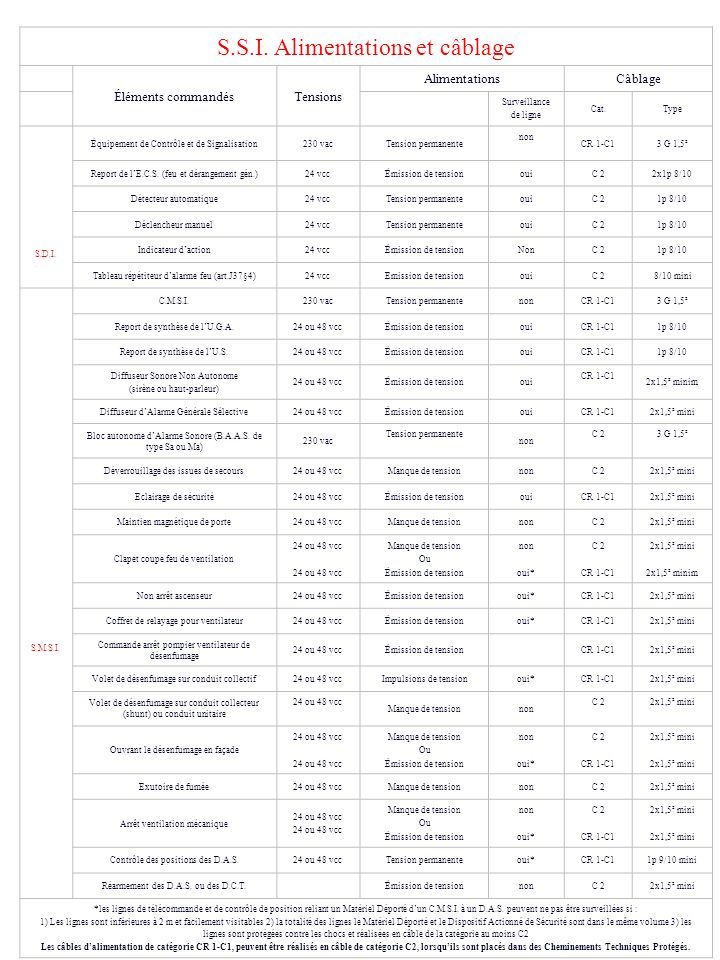

S.S.I. Alimentations et câblage Éléments commandésTensions AlimentationsCâblage Surveillance de ligne Cat.Type S.D.I. Équipement de Contrôle et de Signalisation230 vacTension permanente non CR 1-C13 G 1,5² Report de l’E.C.S. (feu et dérangement gén.)24 vccÉmission de tensionouiC 22x1p 8/10 Détecteur automatique24 vccTension permanenteouiC 21p 8/10 Déclencheur manuel24 vccTension permanenteouiC 21p 8/10 Indicateur d’action24 vccÉmission de tensionNonC 21p 8/10 Tableau répétiteur d’alarme feu (art.J37§4)24 vccEmission de tensionouiC 2 8/10 mini S.M.S.I. C.M.S.I.230 vacTension permanentenonCR 1-C13 G 1,5² Report de synthèse de l’U.G.A.24 ou 48 vccÉmission de tensionouiCR 1-C11p 8/10 Report de synthèse de l’U.S.24 ou 48 vccÉmission de tensionouiCR 1-C11p 8/10 Diffuseur Sonore Non Autonome (sirène ou haut-parleur) 24 ou 48 vccÉmission de tensionoui CR 1-C1 2x1,5² minim Diffuseur d’Alarme Générale Sélective24 ou 48 vccÉmission de tensionouiCR 1-C12x1,5² mini Bloc autonome d’Alarme Sonore (B.A.A.S. de type Sa ou Ma) 230 vac Tension permanente non C 23 G 1,5² Déverrouillage des issues de secours24 ou 48 vccManque de tensionnonC 22x1,5² mini Eclairage de sécurité24 ou 48 vccÉmission de tensionouiCR 1-C12x1,5² mini Maintien magnétique de porte24 ou 48 vccManque de tensionnonC 22x1,5² mini Clapet coupe feu de ventilation 24 ou 48 vcc Manque de tension Ou Émission de tension non oui* C 2 CR 1-C1 2x1,5² mini 2x1,5² minim Non arrêt ascenseur24 ou 48 vccÉmission de tensionoui*CR 1-C12x1,5² mini Coffret de relayage pour ventilateur24 ou 48 vccÉmission de tensionoui*CR 1-C12x1,5² mini Commande arrêt pompier ventilateur de désenfumage 24 ou 48 vccÉmission de tensionCR 1-C12x1,5² mini Volet de désenfumage sur conduit collectif24 ou 48 vccImpulsions de tensionoui*CR 1-C12x1,5² mini Volet de désenfumage sur conduit collecteur (shunt) ou conduit unitaire 24 ou 48 vcc Manque de tensionnon C 22x1,5² mini Ouvrant le désenfumage en façade 24 ou 48 vcc Manque de tension Ou Émission de tension non oui* C 2 CR 1-C1 2x1,5² mini Exutoire de fumée24 ou 48 vccManque de tensionnonC 22x1,5² mini Arrêt ventilation mécanique 24 ou 48 vcc Manque de tension Ou Émission de tension non oui* C 2 CR 1-C1 2x1,5² mini Contrôle des positions des D.A.S.24 ou 48 vccTension permanenteoui*CR 1-C11p 9/10 mini Réarmement des D.A.S. ou des D.C.T.Émission de tensionnonC 22x1,5² mini *les lignes de télécommande et de contrôle de position reliant un Matériel Déporté d’un C.M.S.I. à un D.A.S. peuvent ne pas être surveillées si : 1) Les lignes sont inférieures à 2 m et facilement visitables 2) la totalité des lignes le Matériel Déporté et le Dispositif Actionné de Sécurité sont dans le même volume 3) les lignes sont protégées contre les chocs et réalisées en câble de la catégorie au moins C2 Les câbles d’alimentation de catégorie CR 1-C1, peuvent être réalisés en câble de catégorie C2, lorsqu’ils sont placés dans des Cheminements Techniques Protégés.
10

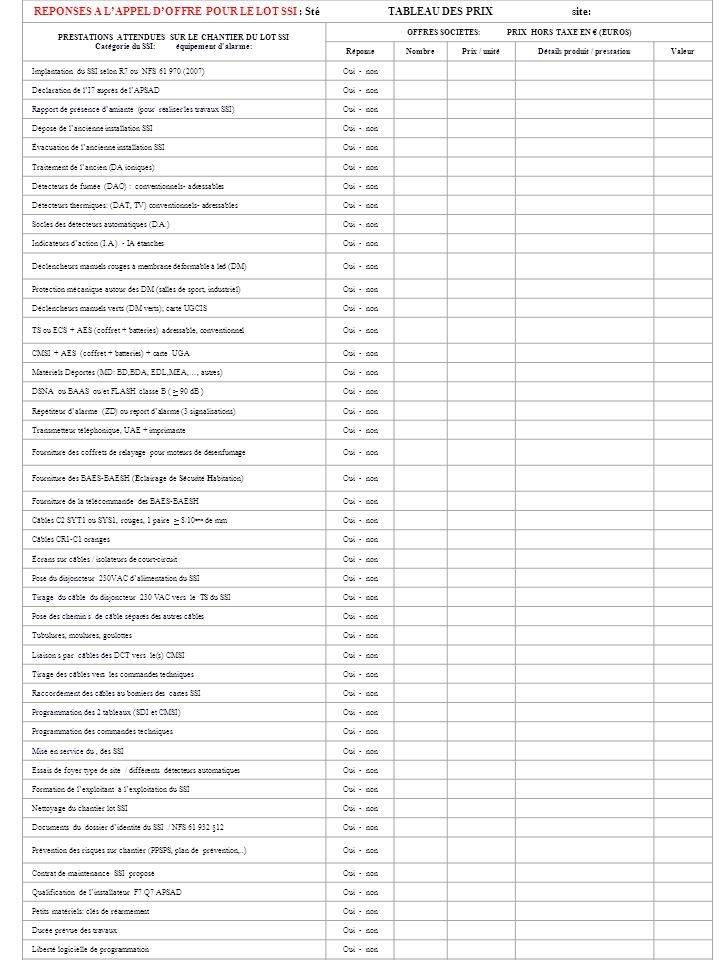

REPONSES A L’APPEL D’OFFRE POUR LE LOT SSI : Sté TABLEAU DES PRIX site: PRESTATIONS ATTENDUES SUR LE CHANTIER DU LOT SSI Catégorie du SSI: équipement d’alarme: OFFRES SOCIETES: PRIX HORS TAXE EN € (EUROS) RéponseNombrePrix / unitéDétails produit / prestationValeur Implantation du SSI selon R7 ou NFS 61 970 (2007)Oui - non Déclaration de l’I7 auprès de l’APSADOui - non Rapport de présence d’amiante (pour réaliser les travaux SSI)Oui - non Dépose de l’ancienne installation SSIOui - non Évacuation de l’ancienne installation SSIOui - non Traitement de l’ancien (DA ioniques)Oui - non Détecteurs de fumée (DAO) : conventionnels- adressablesOui - non Détecteurs thermiques: (DAT, TV) conventionnels- adressablesOui - non Socles des détecteurs automatiques (D.A.)Oui - non Indicateurs d’action (I.A.) - IA étanchesOui - non Déclencheurs manuels rouges à membrane déformable à led (DM)Oui - non Protection mécanique autour des DM (salles de sport, industriel)Oui - non Déclencheurs manuels verts (DM verts); carte UGCISOui - non TS ou ECS + AES (coffret + batteries) adressable, conventionnelOui - non CMSI + AES (coffret + batteries) + carte UGAOui - non Matériels Déportés (MD: BD,BDA, EDL,MEA,…, autres)Oui - non DSNA ou BAAS ou/et FLASH classe B ( > 90 dB )Oui - non Répétiteur d’alarme (ZD) ou report d’alarme (3 signalisations)Oui - non Transmetteur téléphonique, UAE + imprimanteOui - non Fourniture des coffrets de relayage pour moteurs de désenfumageOui - non Fourniture des BAES-BAESH (Eclairage de Sécurité Habitation)Oui - non Fourniture de la télécommande des BAES-BAESHOui - non Câbles C2 SYT1 ou SYS1, rouges, 1 paire > 8/10 ème de mmOui - non Câbles CR1-C1 orangesOui - non Écrans sur câbles / isolateurs de court-circuitOui - non Pose du disjoncteur 230VAC d’alimentation du SSIOui - non Tirage du câble du disjoncteur 230 VAC vers le TS du SSIOui - non Pose des chemin s de câble séparés des autres câblesOui - non Tubulures, moulures, goulottesOui - non Liaison s par câbles des DCT vers le(s) CMSIOui - non Tirage des câbles vers les commandes techniquesOui - non Raccordement des câbles au borniers des cartes SSIOui - non Programmation des 2 tableaux (SDI et CMSI)Oui - non Programmation des commandes techniquesOui - non Mise en service du, des SSIOui - non Essais de foyer type de site / différents détecteurs automatiquesOui - non Formation de l’exploitant à l’exploitation du SSIOui - non Nettoyage du chantier lot SSIOui - non Documents du dossier d’identité du SSI / NFS 61 932 §12Oui - non Prévention des risques sur chantier (PPSPS, plan de prévention,..)Oui - non Contrat de maintenance SSI proposéOui - non Qualification de l’installateur F7 Q7 APSADOui - non Petits matériels: clés de réarmementOui - non Durée prévue des travauxOui - non Liberté logicielle de programmationOui - non Prix HT en €
11

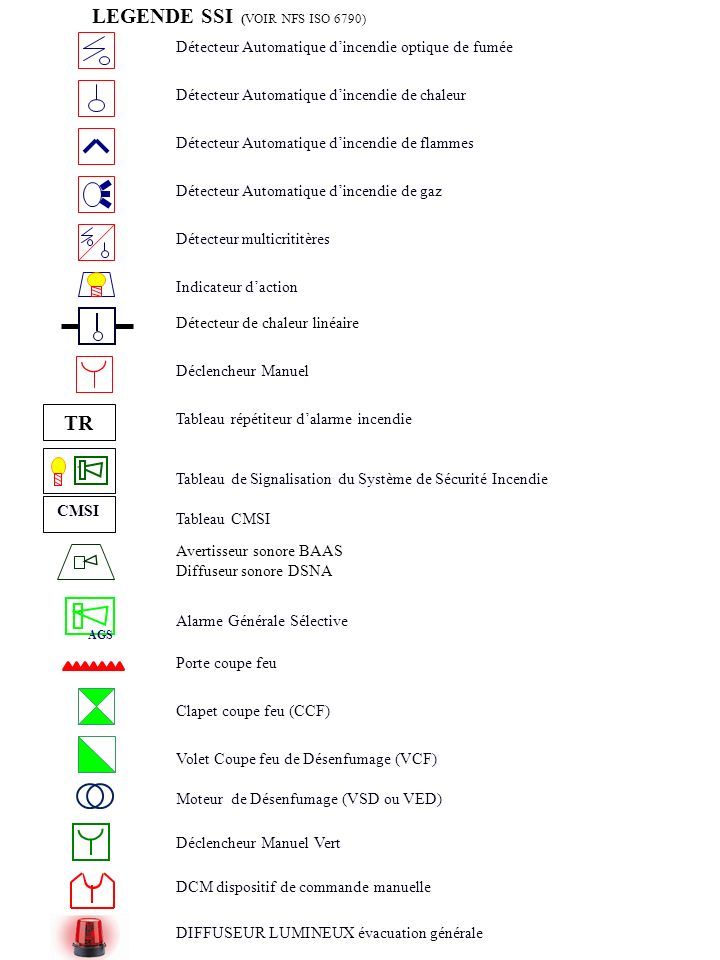

Indicateur d’action Détecteur Automatique d’incendie optique de fumée Déclencheur Manuel Alarme Générale Sélective Déclencheur Manuel Vert Tableau répétiteur d’alarme incendie Porte coupe feu Détecteur Automatique d’incendie de chaleur AGS Clapet coupe feu (CCF) Volet Coupe feu de Désenfumage (VCF) Moteur de Désenfumage (VSD ou VED) Détecteur Automatique d’incendie de gaz Détecteur Automatique d’incendie de flammes DIFFUSEUR LUMINEUX évacuation générale Tableau de Signalisation du Système de Sécurité Incendie DCM dispositif de commande manuelle Avertisseur sonore BAAS Diffuseur sonore DSNA Détecteur de chaleur linéaire Détecteur multicrititères TR CMSI Tableau CMSI LEGENDE SSI (VOIR NFS ISO 6790)
12

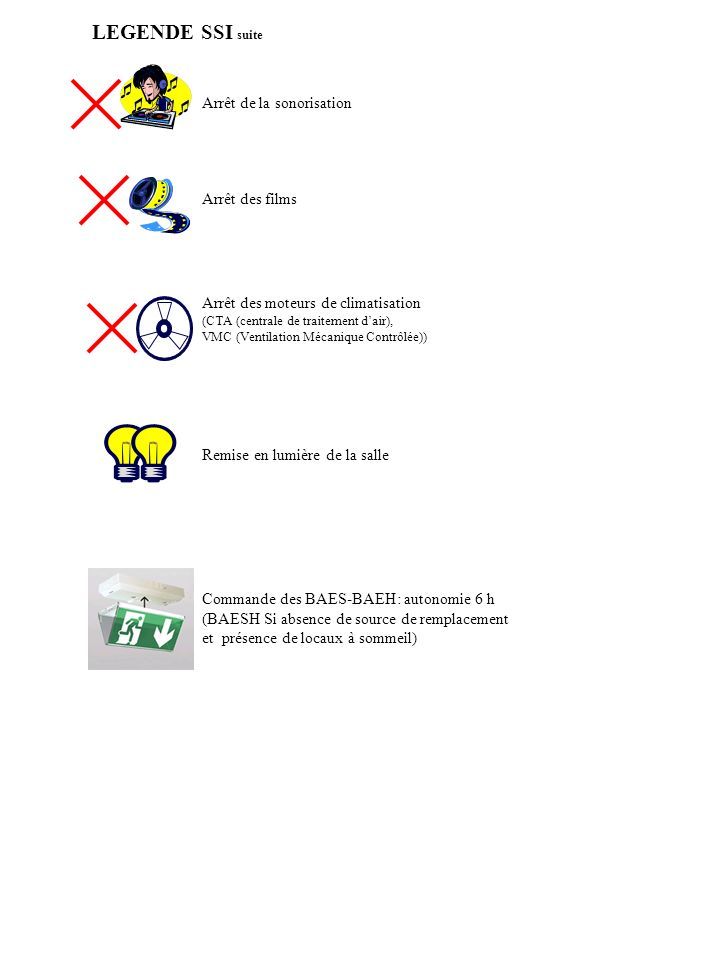

Arrêt de la sonorisation LEGENDE SSI suite Arrêt des films Arrêt des moteurs de climatisation (CTA (centrale de traitement d’air), VMC (Ventilation Mécanique Contrôlée)) Remise en lumière de la salle Commande des BAES-BAEH: autonomie 6 h (BAESH Si absence de source de remplacement et présence de locaux à sommeil)
13

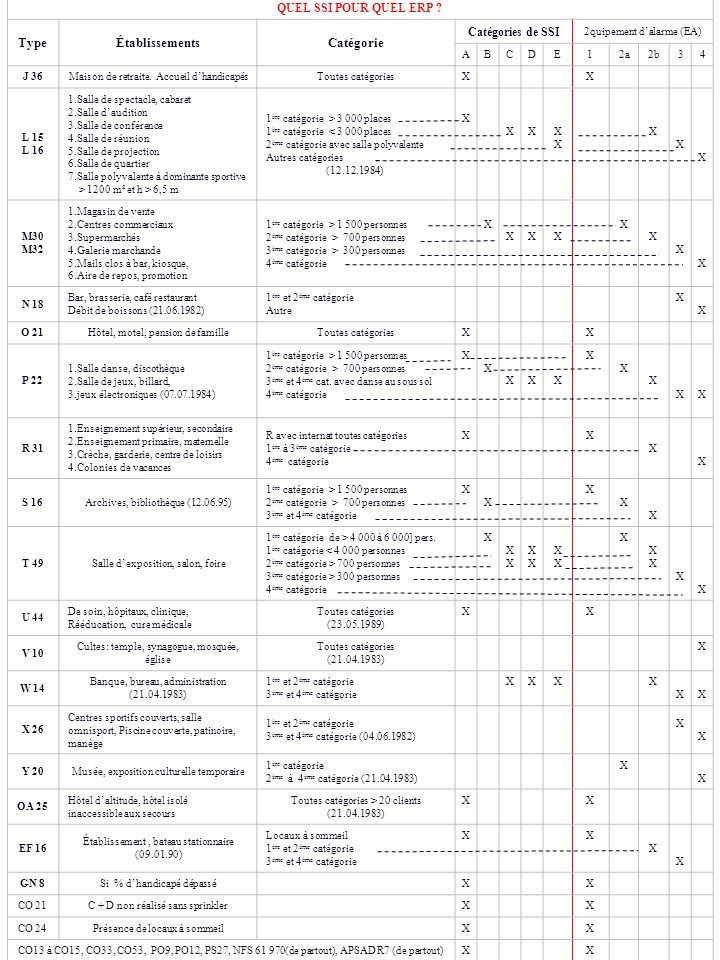

QUEL SSI POUR QUEL ERP ? TypeÉtablissementsCatégorie Catégories de SSI 2quipement d’alarme (EA) ABCDE12a2b34 J 36Maison de retraite. Accueil d’handicapésToutes catégoriesXX L 15 L 16 1.Salle de spectacle, cabaret 2.Salle d’audition 3.Salle de conférence 4.Salle de réunion 5.Salle de projection 6.Salle de quartier 7.Salle polyvalente à dominante sportive > 1200 m² et h > 6,5 m 1 ère catégorie > 3 000 places 1 ère catégorie < 3 000 places 2 ème catégorie avec salle polyvalente Autres catégories (12.12.1984) X XXXXXX X X X M30 M32 1.Magasin de vente 2.Centres commerciaux 3.Supermarchés 4.Galerie marchande 5.Mails clos à bar, kiosque, 6.Aire de repos, promotion 1 ère catégorie > 1 500 personnes 2 ème catégorie > 700 personnes 3 ème catégorie > 300 personnes 4 ème catégorie X XXX X X X X N 18 Bar, brasserie, café restaurant Débit de boissons (21.06.1982) 1 ère et 2 ème catégorie Autre X X O 21Hôtel, motel, pension de familleToutes catégoriesXX P 22 1.Salle danse, discothèque 2.Salle de jeux, billard, 3.jeux électroniques (07.07.1984) 1 ère catégorie > 1 500 personnes 2 ème catégorie > 700 personnes 3 ème et 4 ème cat. avec danse au sous sol 4 ème catégorie X X XXX X X X XX R 31 1.Enseignement supérieur, secondaire 2.Enseignement primaire, maternelle 3.Crèche, garderie, centre de loisirs 4.Colonies de vacances R avec internat toutes catégories 1 ère à 3 ème catégorie 4 ème catégorie XX X X S 16Archives, bibliothèque (12.06.95) 1 ère catégorie > 1 500 personnes 2 ème catégorie > 700 personnes 3 ème et 4 ème catégorie X X X X X T 49Salle d’exposition, salon, foire 1 ère catégorie de > 4 000 à 6 000] pers. 1 ère catégorie < 4 000 personnes 2 ème catégorie > 700 personnes 3 ème catégorie > 300 personnes 4 ème catégorie X XXXX XXXX XXXX X XXXX X X U 44 De soin, hôpitaux, clinique, Rééducation, cure médicale Toutes catégories (23.05.1989) XX V 10 Cultes: temple, synagogue, mosquée, église Toutes catégories (21.04.1983) X W 14 Banque, bureau, administration (21.04.1983) 1 ère et 2 ème catégorie 3 ème et 4 ème catégorie XXXX XX X 26 Centres sportifs couverts, salle omnisport, Piscine couverte, patinoire, manège 1 ère et 2 ème catégorie 3 ème et 4 ème catégorie (04.06.1982) X X Y 20Musée, exposition culturelle temporaire 1 ère catégorie 2 ème à 4 ème catégorie (21.04.1983) X X OA 25 Hôtel d’altitude, hôtel isolé inaccessible aux secours Toutes catégories > 20 clients (21.04.1983) XX EF 16 Établissement, bateau stationnaire (09.01.90) Locaux à sommeil 1 ère et 2 ème catégorie 3 ème et 4 ème catégorie XX X X GN 8Si % d’handicapé dépasséXX CO 21C + D non réalisé sans sprinklerXX CO 24Présence de locaux à sommeilXX CO13 à CO15, CO33, CO53, PO9, PO12, PS27, NFS 61 970(de partout), APSAD R7 (de partout)XX
